Instalacion de un rack


1º Preparamos todas las canaletas cortamos las medidas que necestitemos y marcamos por donde van a ir y por donde tenemos que hacer los agujeros en las paredes para poder ponerlas con tornillos ,en los agujeros cuando los hayamos echo con el taladro ponemos unos tacos de plastico de la mediad de los agujeros para que quede bien. una vez hechos los agujeros procedemos a empotrar las canaletas en la pared.

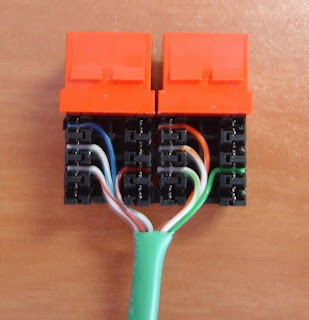

 2º Instalamos los cajetines debajo de las canaletas o encima depende como lo queramos, y procedemos a hacer las rosetas para esto necesitamos cable de red y las rosetas. y normal mente tenemos que hacer los colores de la plantilla B y con una herramienta que se llama ponchadora cortamos los cables y a la vez los empuja hacia abajo y asi conseguimos que los cables de las rosetas no se salgan.






después  de hacer las rosetas y ponerlas en el cajetín se ponen los embellecedores y se llevan los cables hasta un patch panel donde segura el siguiente paso.

3º  Para montar el patch panel y hay que seguir de normal el esquema B y es pelar el cable y poner los colores de cada cable en el color que indica el esquema B del patch panel hay que hacer segun el numero de ordenadores vayamos a poner.

4º una vez hecho todo este procedemos a enrakar es decir a poner cada apatato que vayamos a utilizar en el rack por medio de pletinas y tornillos para esto tenemos que seguir un cierto orden primero empezando desde abajo poniendo las regletas que suministraran a los equipos de la electricidad.
luego ponemos los switch y hubs que vayamos a poner siempre dejando espacio entre equipos para que se ventilen ya que se calientan mucho. y para poner las pletinas en el rack nos ayudaremos de un destornillador plano y hay que colocarlas en la misma fila.


5º Despues de hacer lo de las rosetas  procedemos a hacer los cables de las medidas que necesitemos para la instalacion del rack.y los hacemos de la siguiente manera

-Cable ethernet: es el tipo de cable utilizado habitualmente para interconectar todos los dispositivos que conforman una LAN.

normal mente los puedes comprar pero tambien los puedes hacer con los siguientes materiales con un cable de red, un conector RJ45, una crimpadora y un testeador.

-Primero pelamos la primera capa del cable dejando a la vista los cables de colores y los ordenamos de la siguiente forma.




1º Blanco/Naranja
2º Naranja
3º Blanco/Verde
4º Azul
5º Blanco/Azul
6º Verde
7º Blanco/Marrón
8º Marrón


-Una vez ordenados asi con las tijeras cortamos los cables hasta que todos se queden igualados,hecho esto cogemos un conector RJ45 y los metemos intentamos que todos los hilos queden los mas pegados al tope posible ya que ara una buena conexión y para saber que los hilos han llegado al tope hay que mirar que todos los hilos de cobre se vean muy bien.







- El siguiente paso es coger una herramienta llamada crimpadora e introducir el conector en la ranura de la maquina y antes de crimpar empujamos un poco los hilos y mientras empujamos cerramos la maquina y apretamos una vez hecho todo esto ya no vamos a poder corregir posibles errores.























- Una vez hecho esto introducimos las protecciónes y hacemos lo mismo pero por el otro lado del cable y una vez terminado cogemos una maquina que se llama testeador que sirve para saber si el cabe esta bien hecho y va a hacer buen contacto elegimos la opción wiremap .














6º Después de todos estos pasos procedemos a configurar el ordenador y las IP y esas cosas para que funcione todo bien.
